新闻中心

缺陷类型	外观特征	常见出现位置	对眼镜片的影响
雾状发白（Haze）	片材局部或整体呈半透明白雾状，透光但不清晰，像蒙了一层霜；逆光观察明显	多为片状、区域性分布，常见于片材中部或边缘	降低透光率，视物模糊，影响光学性能，客户直接退货
黑点杂质（Black Specks）	片材中存在黑色或深褐色点状颗粒，大小从0.1mm到2mm不等，边界清晰	随机点状分布，有时成批集中出现	属于致命外观缺陷，眼镜片属高透明要求产品，单个黑点即判不合格
晶点/鱼眼（Fisheye）	透明硬颗粒，透光但折射率不同，呈亮点或凸点	随机分布	影响平整度和光学均匀性，需与黑点区分

二、雾状发白：3大核心原因与对应解决方案

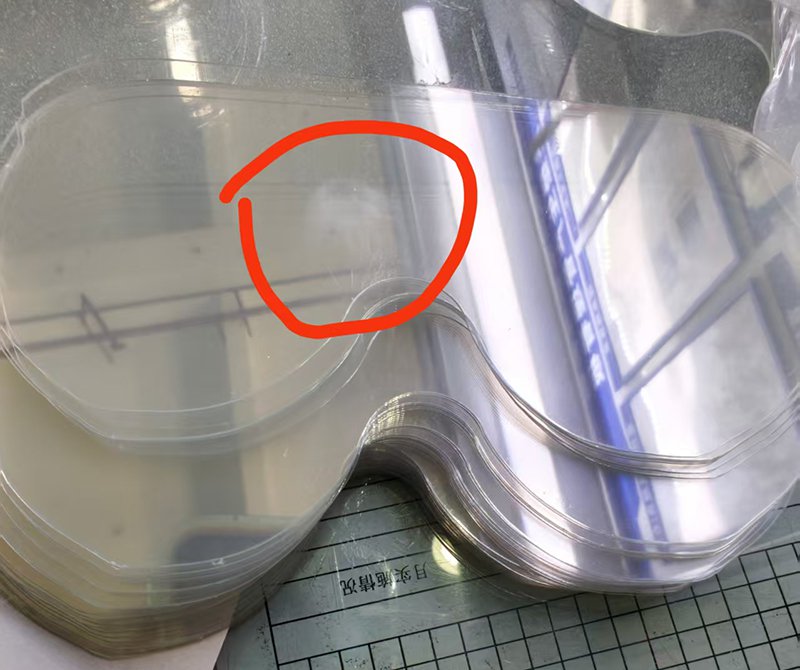

雾状发白（行业内也称"析雾""发花""白雾"）是透明PVC片材最常见也最容易被误判的问题。其本质是光线在片材内部或表面发生散射，导致透光率下降、雾度升高。

原因1：助剂析出（占比约40%）——最常见的元凶

【现象特征】片材表面有一层可擦拭的白色粉末或油膜，用干净棉布擦拭后暂时变透明，放置一段时间后再次出现；多在生产后数小时到数天内逐渐显现。

【根因分析】PVC配方中的润滑剂（硬脂酸、PE蜡、氧化聚乙烯蜡）、稳定剂（钙锌稳定剂中的低分子量脂肪酸盐）、增塑剂等小分子助剂，在加工高温下向片材表面迁移并沉积，形成与PVC基体折射率不同的薄层，造成光线散射。

【解决方案】

· 更换为高分子量、相容性更好的润滑体系，减少低分子量外润滑剂用量；

· 升级稳定剂：传统钙锌稳定剂易析出，建议改用有机锡稳定剂（硫醇甲基锡）或高相容性钙锌复合稳定剂；

· 优化内外润滑平衡：外滑占比偏高是析雾主因，适当增加内润滑剂（如单甘酯）比例；

· 控制加工温度：温度过高会加速助剂迁移，挤出机各段温度建议比常规低5-10℃。

原因2：应力发白（占比约25%）——拉伸工艺的隐形杀手

【现象特征】雾状区域呈条状或片状，与挤出/拉伸方向一致；片材经过加热（如热风枪吹）后白雾消失或减轻，冷却后可能再次出现。

【根因分析】PVC在压延或挤出拉伸过程中，分子链沿外力方向取向，若树脂分子量分布宽、低分子量组分偏多，或拉伸比过大、冷却过快，会在片材内部形成微米级微空隙（银纹），这些微空隙的折射率与PVC基体不同，导致光线散射发白。

【解决方案】

· 降低拉伸比：眼镜片用PVC片材建议纵向拉伸比控制在1.1-1.3倍，避免过度拉伸；

· 优化冷却工艺：延长冷却段长度，冷却水温控制在25-35℃，确保片材内外均匀冷却，避免骤冷；

· 调整牵引速度：牵引速度与挤出速率匹配，误差不超过±5%，避免张力过大；

· 选用分子量分布窄的PVC树脂：建议选用SG-5型或更低聚合度树脂，分子量分布指数小于2.5。

原因3：塑化不良（占比约15%）——温度和剪切的平衡艺术

【现象特征】整片均匀发雾，无明显区域差异；片材手感偏硬、脆性大；断面观察可见未完全熔融的颗粒。

【根因分析】加工温度过低或剪切不足，导致PVC树脂颗粒未能完全塑化熔融，未熔颗粒与基体之间存在界面，造成光线散射。这与温度过高导致的降解发黄是两个极端。

【解决方案】

· 提高加工温度5-15℃：挤出机料筒温度建议160-185℃，模头温度175-190℃（具体根据配方调整）；

· 增加剪切：适当提高螺杆转速（建议转速60-90rpm）或增加背压（5-15bar）；

· 添加加工助剂ACR：用量0.5-1.5phr，可促进PVC塑化，降低对高温高剪切的依赖；

· 用扭矩流变仪验证塑化时间：理想塑化时间为2-5分钟，超过8分钟说明塑化不良。
苏州奥凯高分子材料股份有限公司专业生产PVC和PET塑料片材和卷材22年了，针对上面所提及到的PVC透明片材用在PVC眼镜片上的问题已经踩过很多次坑了，做过眼镜片的客户现在不低于80家客户，所以出现PVC眼镜片发雾这个现象早就避免了，基本没有类似质量问题的发生。
